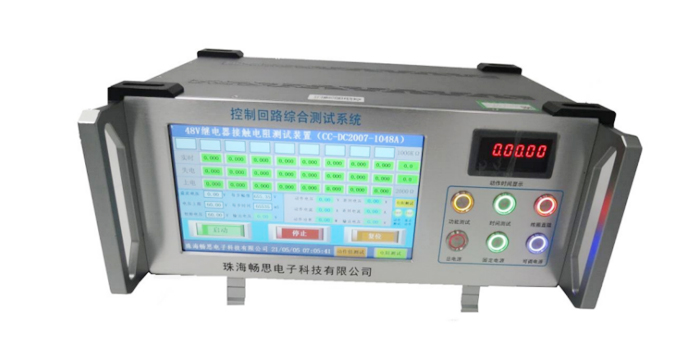

15919131223畅思电子CC-DC2007继电器接触电阻测试装置能够实现继电器线圈电阻、8对触点接触瞬时电阻及实时电阻、继电器动作电压、电流、功率测试，该产品广泛应用于汽车制造、电力生产、石油化工、航天、军工等领域，特点是电阻采样精度优于千分之二，能够对继电器动作功率进行测量，精度优于千分之五，该产品国内首创。仪器由主机、继电器测试盒、测试导线构成。

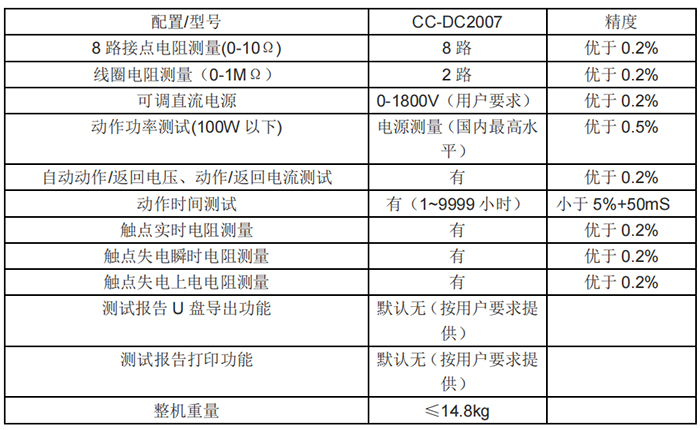

继电器接触电阻测试装置型号及配置

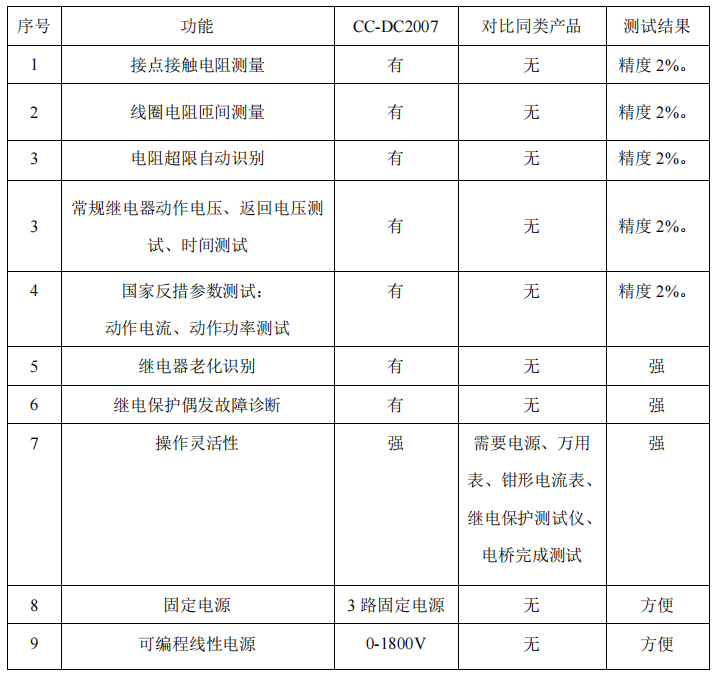

产品功能
畅思电子提供的所有仪器界面设计简洁、使用便捷，用户无需学习复杂的软件编程、程序设计、理论分析等知识，只需进行简单参数设置即可完成现场继电器接触电阻测量工作，测量自动化程度高，大幅提高工作效率。
一台仪器即可完成中间继电器、时间继电器、信号继电器、电压继电器的线圈电阻、触点接触电阻、动作值、返回值、动作功率测试。其中继电器动作功率自动测试功能属于国内首创。
技术参数

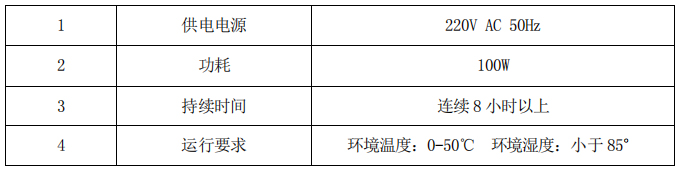

输入电源
输出电源：本产品输出直流电源包含 24V、48V、110V、220V、300V等不同电压等级，最高输出 1800V DC，可选择交直流可调输出电源（最高 400V AC），上述产品根据用户要求进行定制。

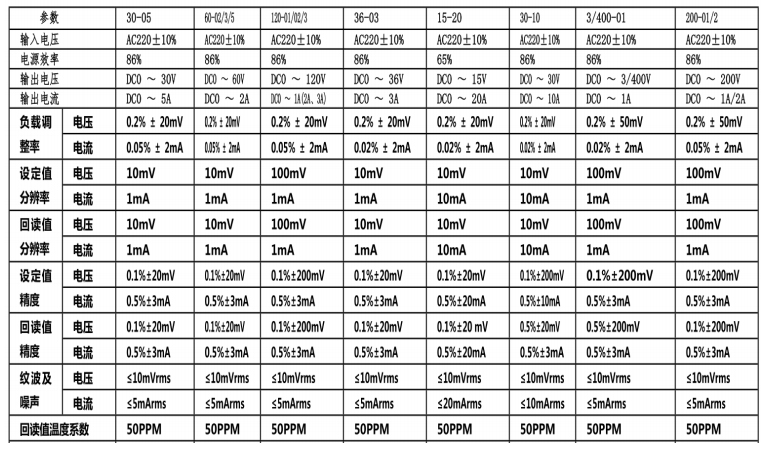

电源设计方案一

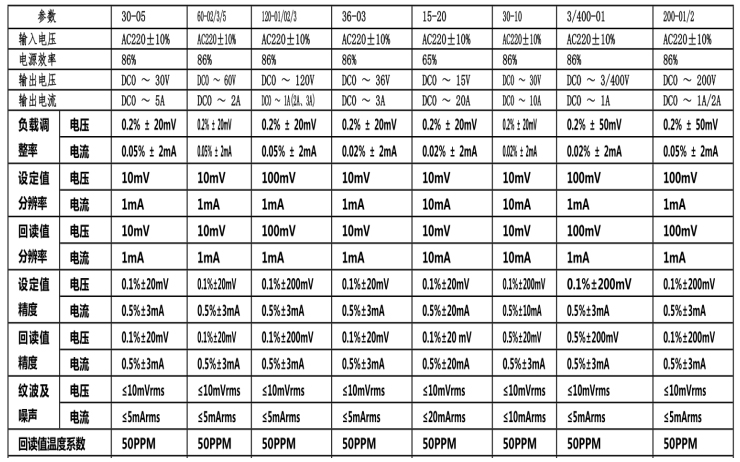

电源设计方案二

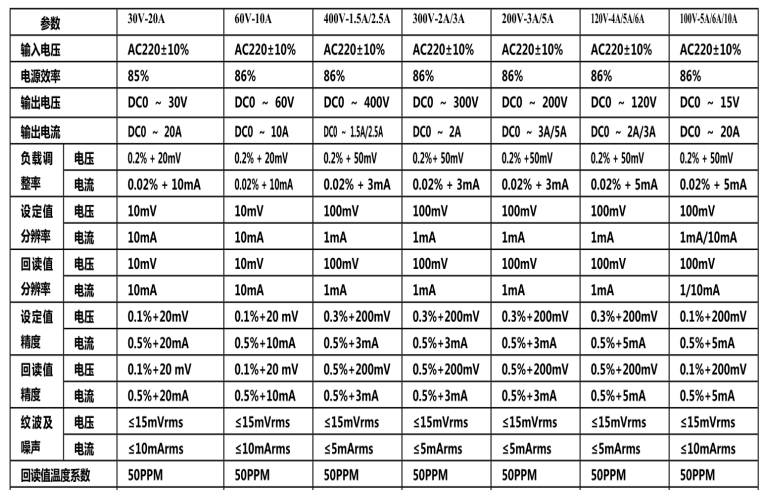

电源设计方案三
固定电源
24V 固定电源容量：24V/2.5A；
24V 内部电源设计：24V/1.8A。
固定电源采用 MDR6024 设计，拥有完善的过压保护、过流保护、过载保护、短路保护功能，当外部短路时，设备自动保护，有效避免电源损坏故障。
接触电阻测量
输入规格：0-10Ω；测量精度：0.2 级；8 路同时测量。
线圈电阻测量：
输入规格：0-2KΩ；测量精度：0.2 级；
输入规格：2KΩ-1MΩ；测量精度：0.2 级。
动作时间：
共计7组设置，可以自由选择从1S 至99天23时59分之间选择，最低动作时间可以选择 0.1S（用户要求）。
仪器界面

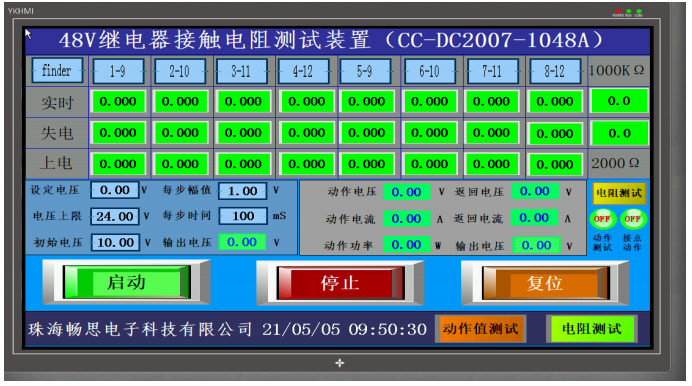

仪器主画面

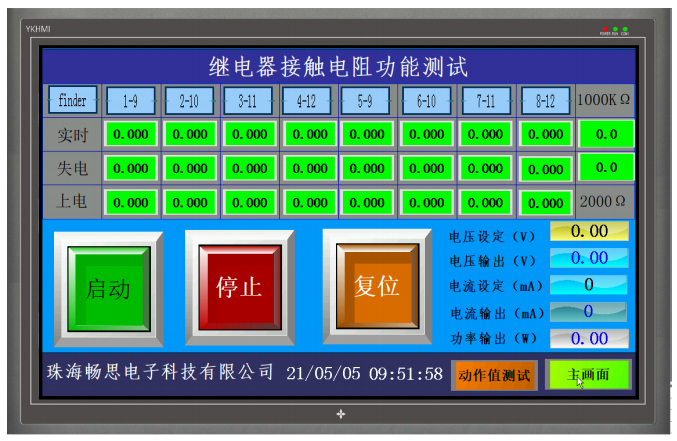

电阻测试画面

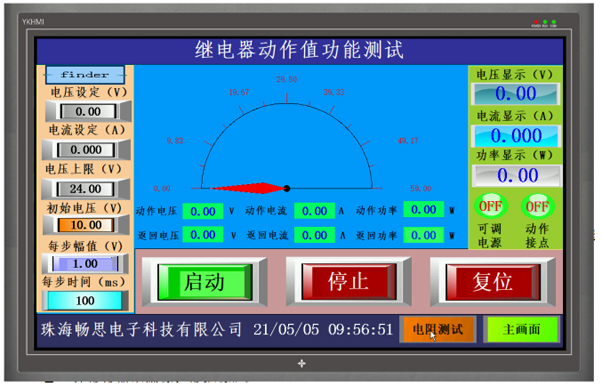

动作值测试画面
电阻测试画面
仪器接线
前面板按键
侧面板接线设计
