15919131223测试项目：
● 三相电压、电流、频率测量
● 各相有功功率、无功功率、功率因数、视在功率
● 正序、负序、零序电压及电流
● 三相电压及电流不平衡度测试
● 电压及电流间矢量相位关系
● 2～63次谐波含量、幅值、相角测试
● 0.1～3200HZ范围内的间谐波含量、幅值、相角测试
● 谐波有功功率、无功功率测试
● 电网低频率振荡扫描
● 快速电气闪变测量
● 既可测量由整流设备产生的整数谐波，也可测量由变频调速设备产生的间谐波！
实用功能：
● 显示 0～63次谐波幅值、含有率、初相角、总畸变率
● 测量并计算有功功率、无功功率、视在功率、功率因数
● 测量并计算正序电流电压，负序电流电压，零序电流电压，电流电压不平衡度
● 曲线、数值等多种形式实时显示测量结果
● 可手动及自动连续测量
● 连续高速电气信号采集
技术参数：
● 交流电压输入通道：3个通道，A、B、C三相，0～400V，具有通道隔离保护。
● 交流电流输入通道：3个通道，A、B、C三相，0～5A，钳型互感器，具有通道 隔离保护。
● 自动连续检测的时间间隔为5s。
● 高速采集速率为51.2K点/s，每个周波为1024点数据。
● 各输入信号通道测量精度均满足0.2级表计精度要求。
电能质量测试分析仪应用实例: (矢量六角图检查各电量相位关系)

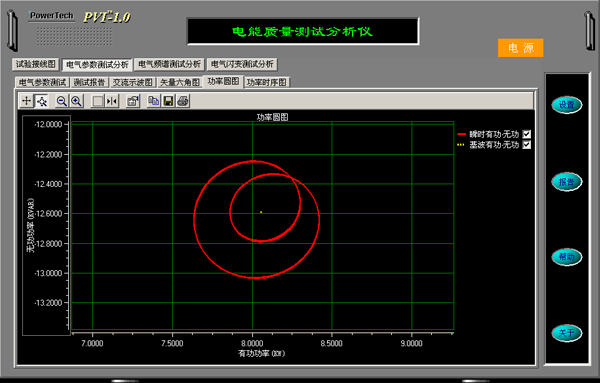

电能质量测试分析仪应用实例：(功率圆图直观显示谐波、三相不平衡所造成的附加功率损耗)

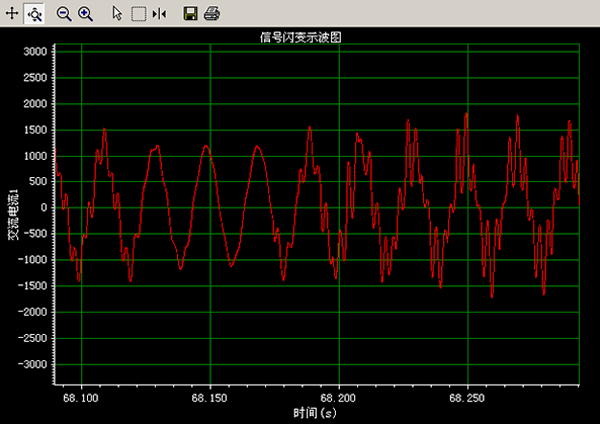

电能质量测试分析仪应用实例: (某汽车制造厂电流谐波)

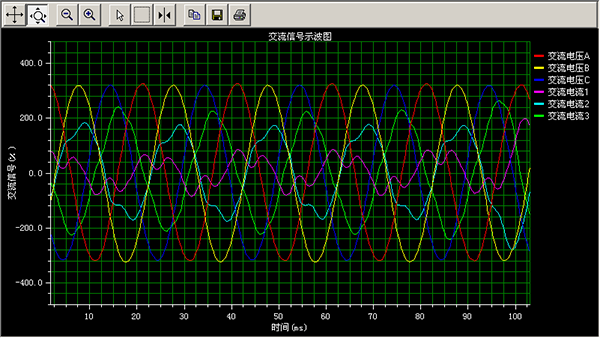

电能质量测试分析仪应用实例: (某鼓风机厂电压电流录波)

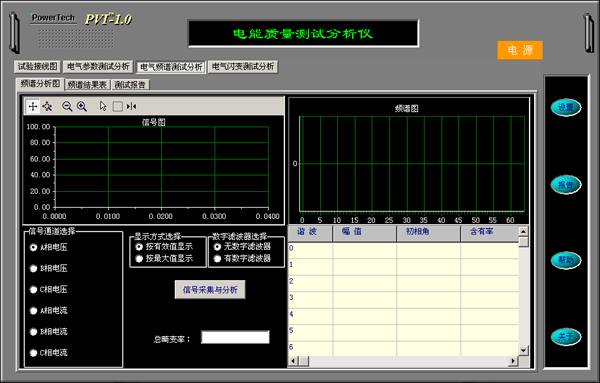

电能质量测试分析仪应用实例: (某鼓风机厂C相电流谐波)
