15919131223发电机旋转二极管测试系统采用 32 路通道设计，默认 4 路独立通道，每路通道 4 组共用设计，同时设计 4 路功率放大通道，用于大功率信号要求设计。仪器由函数发生器、笔记本电脑、测试导线构成。
发电机旋转二极管模拟测试系统（任意函数发生器）型号及配置
产品功能
畅思电子提供的所有仪器界面设计简洁、使用便捷，用户无需学习复杂的软件编程、程序设计、理论分析等知识，只需进行简单参数设置即可完成旋转二极管模拟测试工作。
内置高精度 FPGA 卡件，外接笔记本操作。
工作电源支持交流供电方式，更加灵活方便。
8 路函数发生通道完全相互隔离，符合电力系统安全生产要求。
具有回采功能，既能检测输出信号，也能检测外部信号。
具有工作电源误接 380VAC、电压源短路、电流源开路、仪器过热、联机失败等告警保护功能。发电机旋转二极管模拟测试系统（任意函数发生器）
上、下位机采用 USB 通讯方式，为远程试验提供了方便，提高了效率。
独创的发电机旋转二极管断相模拟设计，解决了发电机旋转二级管保护装置校验难题。
具有快速开出接口（响应时间小于 100 微秒），时间测试更精准。
全国独创波形录制与函数发生同步功能，更加接近真实。
全国独创 TDMS、CSV、EXCEL、CFG 格式文件互转功能，大大提高了波形分析软件的功能。
软件测试功能丰富，能够对 ALSTOM 发电机旋转二极管保护装置进行专项测试。
仪器可以作为电流源、电压源，放大器选型根据用户要求选配，满足各类发电机二极管故障模拟测试。
测试软件免费升级，上位机支持 Windows 所有版本操作系统。

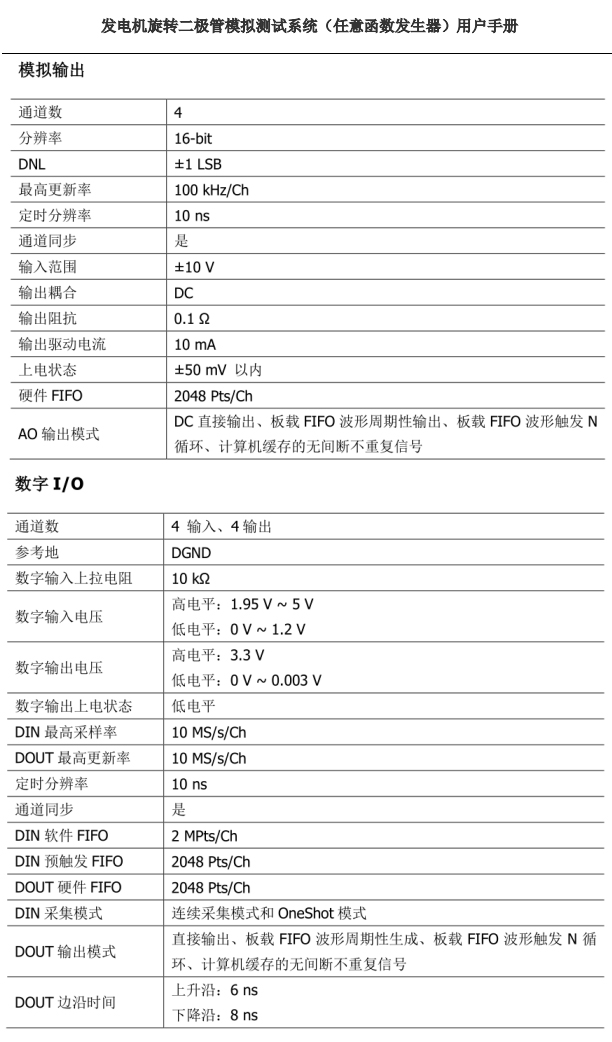

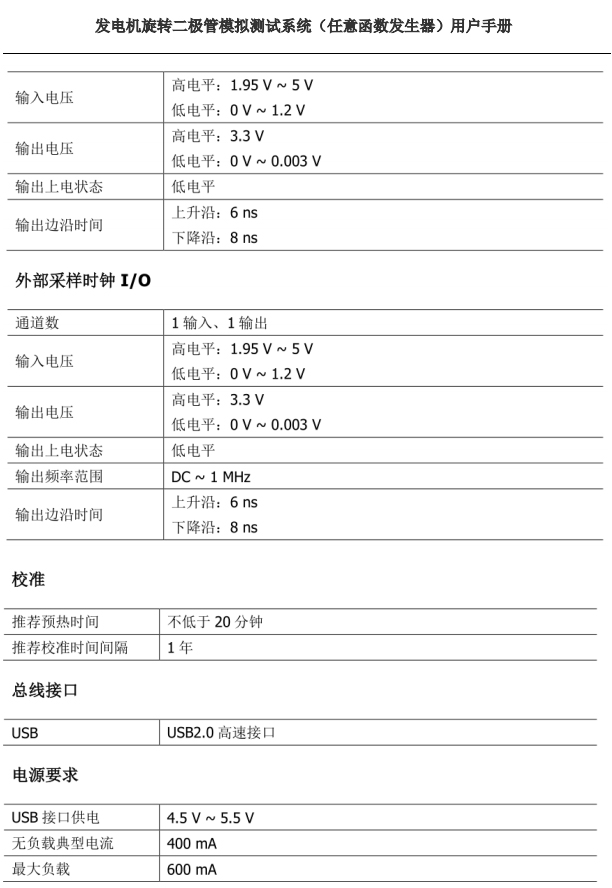

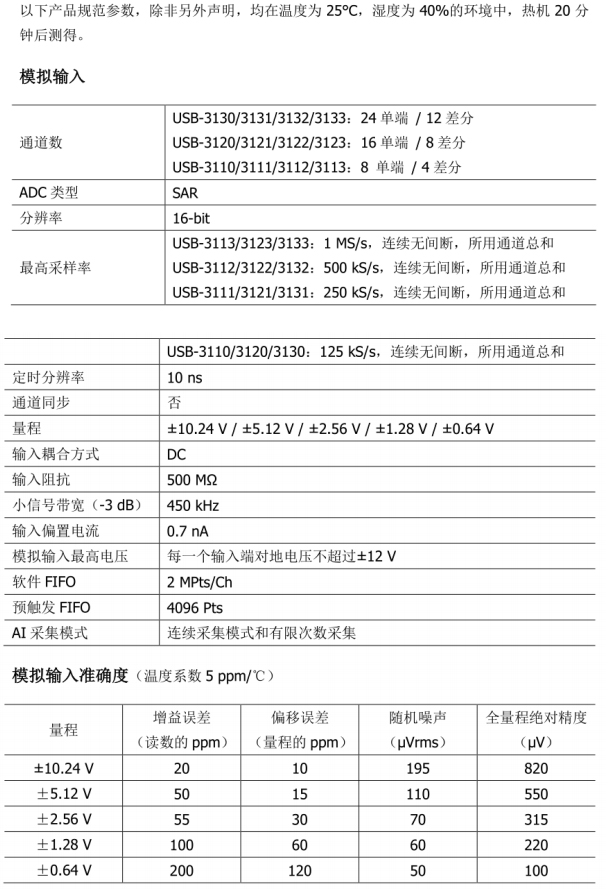

技术参数
CC2007B 发电机旋转二极管模拟测试系统拥有 2 种系列产品，满足各种用户定制要求。
仪器界面

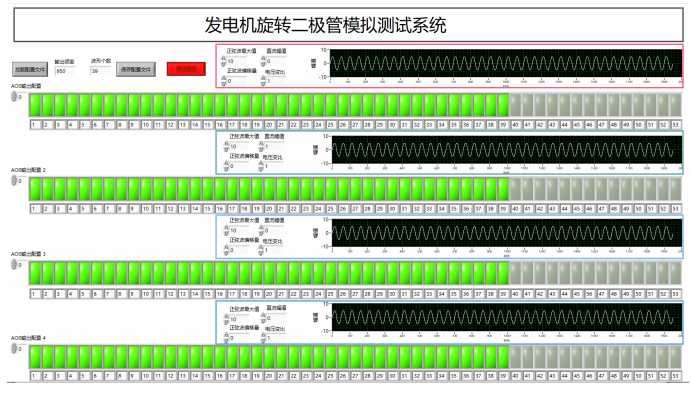

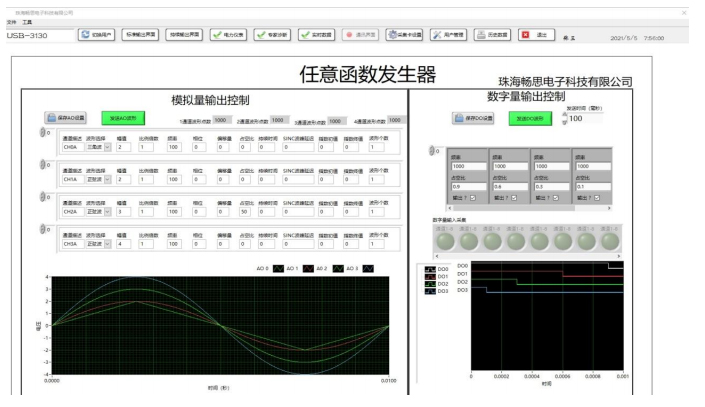

任意函数发生器常规设计界面

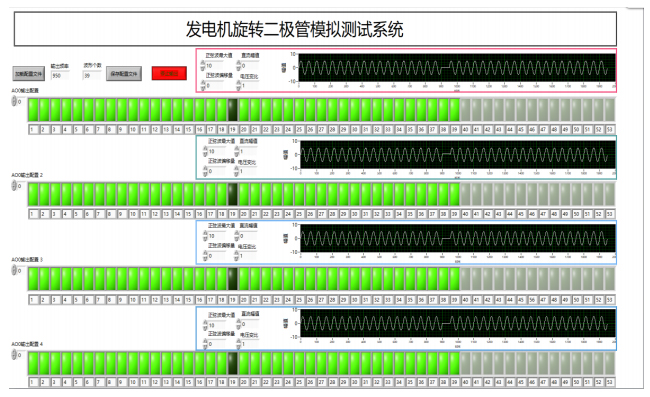

发电机旋转二极管全相运行模拟测试
发电机旋转二极管断一相运行模拟测试

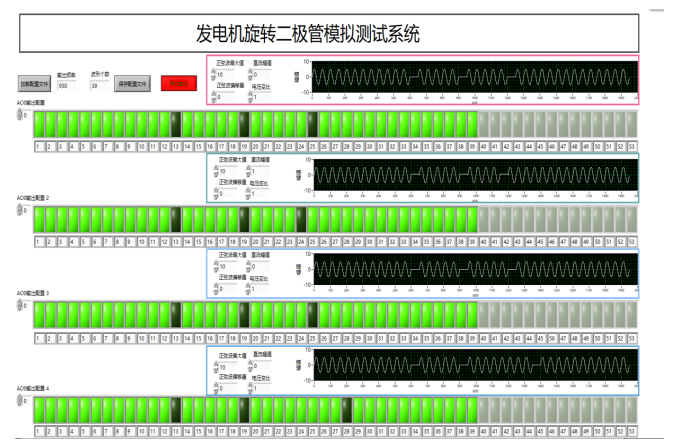

发电机旋转二极管断三相运行模拟测试
发电机旋转二极管模拟通道故障测试

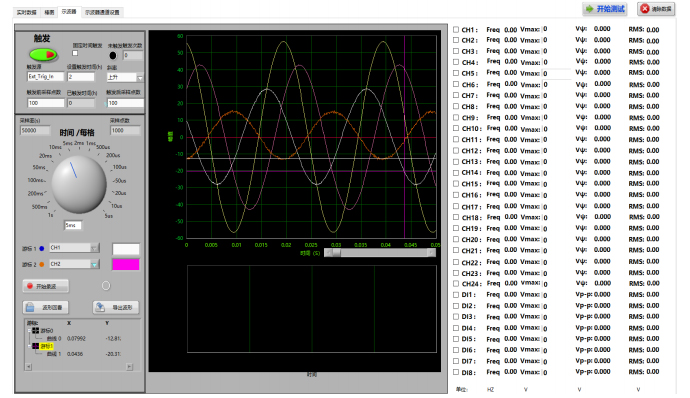

发电机旋转二极管录波功能
仪器接线

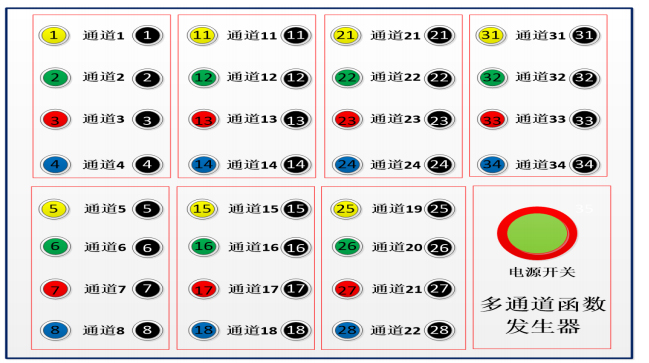

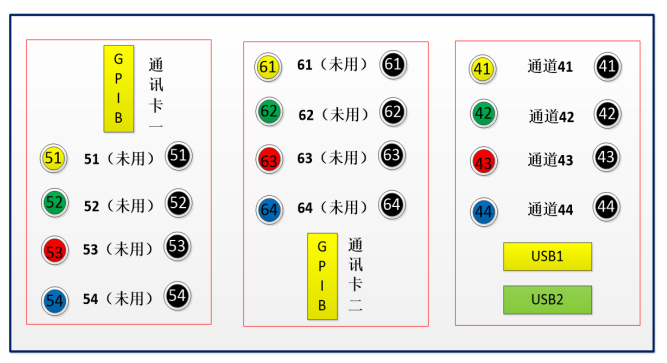

前面板接线
侧面板接线设计
